雙麵鋁基板壓合

2018-06-26 11:08:00

雙麵鋁基板壓合是指鋁基板的壓合工藝,是通過半固化片將外層銅箔和鋁板依次層疊並壓合在一起,形成生產板。雙麵鋁基板壓合將外層銅箔、PP片、鋁板、PP片、外層銅箔依次疊合後,根據板料的特性選用適當的層壓條件進行壓合,形成生產板,其中PP片為鋁基板專用PP(IT859GTA 3mil)。

使用壓合的雙麵鋁基板,鋁基材與雙麵板可以結合整齊美觀,不易損害L2層的基材,而PCB板具有良好的焊接性,通過鋁基材麵的方槽插零件,簡易方便、鋁材又起到了高效散熱的作用。

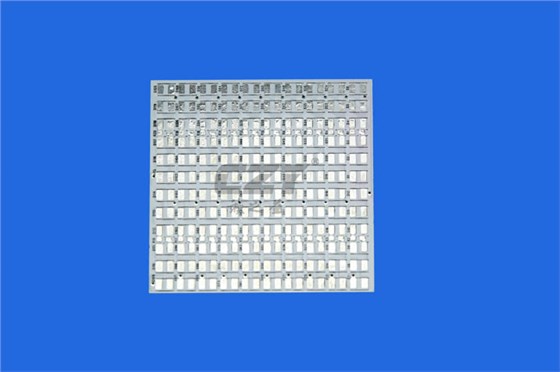

雙麵鋁基板壓合
鋁基板是金屬線路板的一種,它的特點是具有良好的散熱功能。一般而言,單麵鋁基板的由3層結構組成,線路層、介質層和鋁基層;而雙麵鋁基板結構更為複雜,由線路層、介質層、鋁基層、介質層、線路層5種結構組成。

鋁基層的鋁板材料具有高導熱性,適合於鑽孔、衝剪和切割等常規機械加工手段,鋁板的加入使得鋁基板整體具有優良的導熱性能,同時導熱絕緣介質層提供了高強度的電氣絕緣性能。

表麵貼裝在線路板的器件產生熱量,熱量通過介質層傳導至鋁基層,鋁基層傳導熱量出去,從而實現了對器件的散熱。但由於鋁具有導電性,不能實現層間互連的性能,使得鋁基板的運用也很受局限。

現有的雙麵鋁基板製作時采用傳統樹脂來填充大孔,以實現層間互連,但存在諸多缺點:首先,傳統樹脂填充大孔易產生氣泡,並且在高溫下容易產生裂痕,實現層間互連時良品率很低;其次,傳統的環氧樹脂的導熱係數低僅0.2W/(m.k),越來越滿足不了鋁基板的散熱需求,而且這樣生產出來的鋁基板散熱係數、孔位處的散熱係數和層間散熱係數存在差異,滿足不了產品要求的品質。
