PCB板嫁接

2018-08-27 10:54:00

PCB板嫁接是PCB線路板廠家用來解決那些不合格的PCB線路板,避免不必要的資源浪費而采用的PCB板嫁接解決方法。一般PCB板嫁接都是有幾個板拚在一起的,如果其中有一個板是壞的,那就需要從其它的板中取下一個嫁接到這個板中。

一、PCB板嫁接工藝分析
1、分析母板和子板板材狀況,對子板進行裁切;
2、對母板和新植入子板的接口進行切割,並使母板和子板的接口處預留一定量的縫隙;
3、使用CCD定位設備將子板調整到標準尺寸後並通過粘膜固定在母板上,粘膜粘合於母板與子板接口處的正反兩麵,並將預留縫隙全部覆蓋;
4、通過專用激光設備或其他輔助設備,對粘膜穿透成孔洞,將樹脂膠注入預留縫隙內,利用樹脂膠的固化使子板和母板固定粘結。

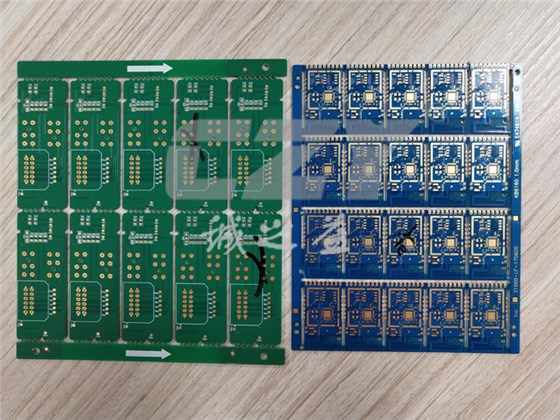

PCB打叉板-1
二、PCB板嫁接結構
1、嫁接母板上設有工作邊,工作邊上設有至少一個凹形卡槽,嫁接子板上設有至少一個凸形接口;
2、嫁接子板通過凸形接口與嫁接母板上的凹形卡槽疊合。

三、PCB板嫁接方法
1、移除不良單元;
2、選取嫁接子板;
3、將選取的嫁接子板植入嫁接母板不良單元位置,將嫁接子板和嫁接母板在同一平麵上整平;
4、在接合點處添入高分子粘膠劑。

PCB板嫁接加工要求的良品多聯片PCB板,並且能夠滿足精度和可靠性要求,對多聯片PCB板的整體外觀不產生影響,提高生產效率,縮減生產成本,具有極大的經濟性和環保性。
