鋁基板檢測,鋁基板檢測標準

2017-03-03 16:39:00

目前在我國生產出來的鋁基板,廠家均沒有統一的標準,大多數的廠家都會從以下幾個方麵去檢測鋁基板的質量是否符合要求

鋁基板外觀:

1.鋁基板上的文字與絲印必須清晰,板麵上要清潔沒有任何的汙垢。
2.安規標示,品名,規格,版本,產品極性標示等文字絲印無錯誤,無漏印,無重印。
3.線路、焊盤與工程圖紙,樣品一致,線路無線大、線細殘損等現象,焊盤無油墨,無殘損及過大過小等現象。
3.焊盤及線路刮傷、壓傷、起泡不允收
4.鋁基板不可以出現發黃的現象

鋁基板尺寸:

1.鋁基板的尺寸大小必須要和工程圖和樣品大小一致,與相關組件實際組配,不合格不允收

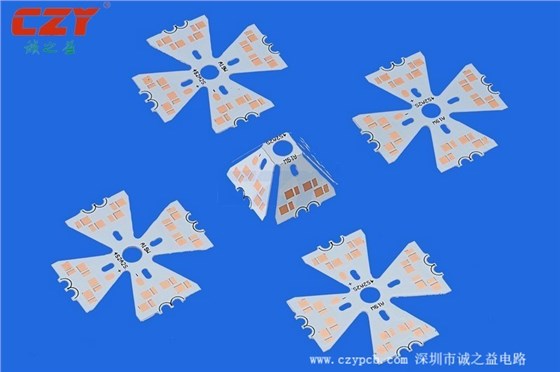

可折彎鋁基板

鋁基板性能:

1.防焊油附著力度:用3M膠帶平壓貼在防焊油上,垂直拉撕3次,觀看3M膠帶不得有絲印油脫落現象。
2.熱衝擊:260度加溫5分鍾,待靜置冷卻後不起泡、不分層、不發黃。
3.可焊性:每批到料任意抽1PCS,如果加嚴抽3-5PCS,正常SMT印刷後過回流爐、波峰焊,無鉛產品PCB回流爐最高溫度不超過255度,有鉛產品回流爐不超過235度,上錫麵可達93%-97%以上
4.耐壓性:板材在電壓2KVDC 電流10mA,時間1分鍾的條件下不被擊穿。

當然鋁基板的檢測標簽統一的標準,因此也可以從導熱係數,剝離強度,耐熱性(耐電壓TG(介質材料的玻璃轉換,介質層厚度等等多個角度去檢查鋁基板是否符合要求。
