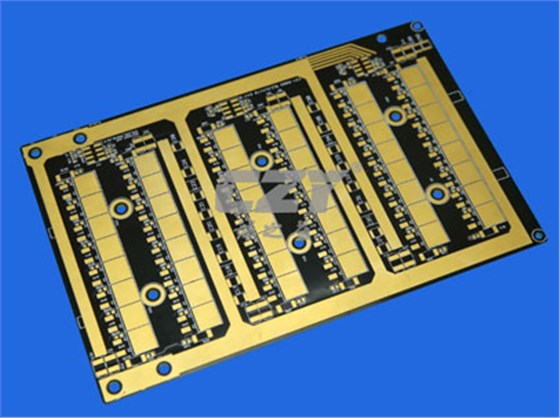

一、線路層
鋁基板線路層相當於普通PCB的覆銅板,線路銅箔厚度在loz到10oz之間,具有很大的載流能力。
二、絕緣層
鋁基pcb板絕緣層是一層低熱阻導熱絕緣材料,厚度為:0.003"-0.006"英寸是鋁基覆銅板的核心技術所在,具有抗熱老化和承受機械以及熱應能力。
三、基層
鋁基pcb板基層是金屬基板,一般是鋁或銅,具有高導熱性能,適合於鑽孔、衝剪及切割等常規機械加工。
鋁基PCB板跳線可以采用搭橋的方式處理。
鋁基PCB板電源一般由由兩塊印製板組成,另一塊板放置控製電路,兩塊板之間通過物理連接合成一體。
由於鋁基PCB板優良的導熱性,在小量手工焊接時比較困難,焊料冷卻過快,容易出現問題,現有一個簡單實用的方法是將一個燙衣服的普通電熨鬥(最好有調溫功能),翻過來,熨燙麵向上,固定好,溫度調到150℃左右,把鋁基PCB板放在熨鬥上麵,加溫一段時間,然後按照常規方法將元件貼上並焊接,熨鬥溫度以器件易於焊接為宜,太高有可能時器件損壞,甚至鋁基PCB板銅皮剝離,溫度太低焊接效果不好,要靈活掌握。
