鋁基覆銅板

2018-03-12 13:53:00

鋁基覆銅板也稱鋁基板,是原材料的一種,它是以電子玻纖布或其它增強材料浸以樹脂、單一樹脂等為絕緣粘接層,一麵或雙麵覆以銅箔並經熱壓而製成的一種板狀材料,被稱為覆銅箔層壓鋁基板,簡稱為鋁基覆銅板。

鋁基覆銅板一般單麵板由三層結構所組成,分別是電路層(銅箔)、絕緣層和金屬基層。用於高端使用的也有設計為雙麵板,結構為電路層、絕緣層、鋁基、絕緣層、電路層。極少數應用為多層板,可以由普通的多層板與絕緣層、鋁基貼合而成。

鋁基覆銅板可分為三大種類:

一、導熱係數比較偏低的1.0導熱係數的;

二、導熱係數在1.5的中等導熱係數;

三、最高的導熱係數在2.0以上。

鋁基覆銅板目前有國產和台灣、韓國、日本、美國等,市場主流的是台灣和國產兩大類。

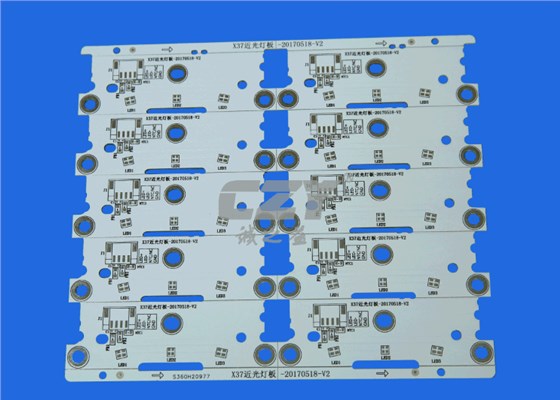

鋁基覆銅板
鋁基覆銅板作為印製電路板製造中的基板材料,對印製電路板主要起互連導通、絕緣和支撐的作用,對電路中信號的傳輸速度、能量損失和特性阻抗等有很大的影響,印製電路板的性能、品質、製造中的加工性、製造水平、製造成本以及長期的可靠性及穩定性在很大程度上取決於鋁基覆銅板。

鋁基覆銅板的製備方法包括以下步驟:

1、按照一定重量份數稱取各原料:酚醛樹脂、異氰酸酯改性環氧樹脂、聚苯乙烯樹脂、異佛爾酮二胺、氧化石墨烯、三聚氰胺、氫氧化鋁、氮化鋁、矽微粉、正矽酸甲酯、聚氧乙烯鯨蠟基硬脂基雙醚和矽烷偶聯劑;

2、樹脂絕緣層的製備:先將原料中的氮化鋁與聚氧乙烯鯨蠟基醚、矽烷偶聯劑預先混合,研磨2h,再與剩下的原料繼續混合1h,然後將混合料置於球磨機中球磨5h後過200目篩;

3、鋁基底層采用常規的製備方法,通過澆鑄、冷軋和時效處理得到鋁基底層,所得鋁基底層的組成為銅12~28wt.%、錳3~9wt.%、鈰1~3wt.%、硼0.5~2wt.%、碳0.01~1.2wt.%,餘量為鋁;將銅層和製備好的鋁基底層預先經過打磨處理;

4、將上述樹脂絕緣層塗覆在鋁基底層,所塗覆的絕緣層厚度為30~80um,放置於烘箱中120~170℃烘烤2~5分鍾,得到半固化的樹脂鋁基底板;

5、將上述樹脂絕緣層塗覆在銅層,所塗覆的絕緣層厚度為80~200um,放置於烘箱中100~160℃烘烤6~15分鍾,得到半固化的樹脂銅板;

6、將上述的半固化的樹脂鋁基底板和半固化的樹脂銅板的塗覆有樹脂層的麵相互疊加重合,置於壓合機上在220℃下真空壓製,即得。
