led天花燈鋁基板

2018-06-09 11:18:00

led天花燈鋁基板誠之益電路專業生產LED鋁基板、銅基板、led天花燈鋁基板以及各種規格厚度導熱係數鋁基板均可定做。公司擁有全套LED天花燈鋁基板、銅基板、led鋁基板自動化生產設備和精密檢測設備,10年專注必威电竞电竞竞猜系统、銅基板、led天花燈鋁基板研發及製造。

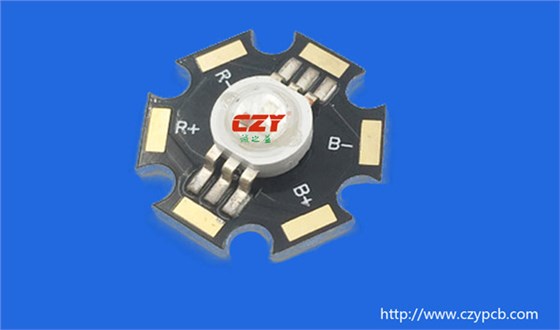

led天花燈鋁基板
鋁基板製程:
1、銅箔厚度:1/2-6盎司;
2、線路層數:1-16層;
3、最小線寬:0.1mm(4 mils);
4、最小線距:0.1mm(4 mils);
5、最小孔徑:0.25mm(10 mils);
6、鑽孔孔徑:(機械鑽) 0.25mm--6.00mm 0.15mm--0.25mm;
7、成孔孔徑:(機械鑽) 0.20mm--6.00mm 0.10mm--0.15mm;
8、孔徑公差:(機械鑽) +/- 0.08 mm (沉銅孔): +/- 0.05 mm (非沉銅孔): +0.1/-0.05 mm (啤孔);
9、孔位公差:(機械鑽) +/-0.075mm: (鑽孔): +/- 0.10 mm (啤孔) 0.050mm;
10、激光鑽孔孔徑:0.10mm 0.075mm;
11、阻焊類型:感光綠、黃、黑、紫、藍、白油墨;
12、阻抗公差:±10% ±5%;
13、線路轉移:曝光線路(濕膜、幹膜)、絲印線路;
14、板厚公差:( t≥0.8mm) ±8% ±5%;
15、板厚公差:(t<0.8mm) ±10% ±8%;
16、板厚孔徑比:12.5:1 20:1板材厚度:0.2-3.0mm(硬性板)、0.1-mm(FPC);
17、表麵工藝:鍍金、噴錫、化金、碳膜、金手指、抗氧化;
18、防焊油墨: 感光、熱、UV光固化油墨;
19、表麵處理類型:熱風整平、化學沉錫、化學沉金、無鉛噴錫、普通噴錫、鬆香、抗氧化(OSP)、鍍金(1-30微英寸)、鍍金手指。

鋁基板用1060板材,銅厚1*;進口感光白油油墨,過回流焊後板麵不發黃;全自動數控V割成型,公差小,易分板。並引進1.5米數控V割機,1.5米日光燈長條板可以做成整條,不用分成兩段板.

有5050/3528/5630封裝、半米30燈/36燈、1米60燈/72燈LED硬燈條,2835/3528/3014封裝、0.6米/0.9米/1.2米,48燈/60燈/96燈/120燈/132燈/144燈等各種型號LED日光燈鋁基板。
