LED點光源鋁基板

2018-07-02 15:03:00

LED點光源鋁基板是一種材料為鋁合金的印刷線路板,也稱金屬基覆銅板,這種鋁基板具有較好的散熱功能、導熱性能、電氣絕緣性能和機械加工性能等特點。

絕緣層是LED點光源鋁基板最核心的技術,主要起到粘接、絕緣以及導熱的功能。鋁基板絕緣層是功率模塊結構中最大的導熱屏障。

LED點光源鋁基板的絕緣層熱傳導性能越好,越有利於器件運行時所產生熱量的擴散,也就越有利於降低器件的運行溫度,從而達到提高模塊的功率負荷,減小體積,延長壽命,提高功率輸出等目的。

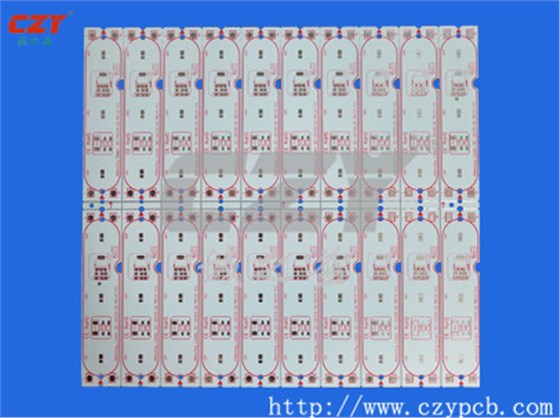

LED點光源鋁基板
LED自進入照明領域,最初形式是燈珠直接焊接在板上,先3528,5050,再後來3014,2835。但這種方式的弊端是工序繁多,又是LED封裝又是SMT,成本高,更有傳熱等問題。所以COB在這個時候被引進了LED領域。

傳統的LED:“LED光源分立器件→MCPCB光源模組→LED燈具”,主要是由於沒有現成合適的核心光源組件而采取的做法,不但耗工費時,而且成本較高。

COB封裝“COB光源模塊→LED燈具”,可將多顆芯片直接封裝在金屬基印刷電路板MCPCB,通過基板直接散熱,節省LED的一次封裝成本、光引擎模組製作成本和二次配光成本。

在性能上,通過合理的設計和微透鏡模造,COB光源模塊可以有效地避免分立光源器件組合存在的點光、眩光等弊端;還可以通過加入適當的紅色芯片組合,在不明顯降低光源效率和壽命的前提下,有效地提高光源的顯色性。

COB鋁基板的光源(理解為很多顆光源通過回流焊貼在鋁基板上)是一顆光源隻用一顆芯片。
