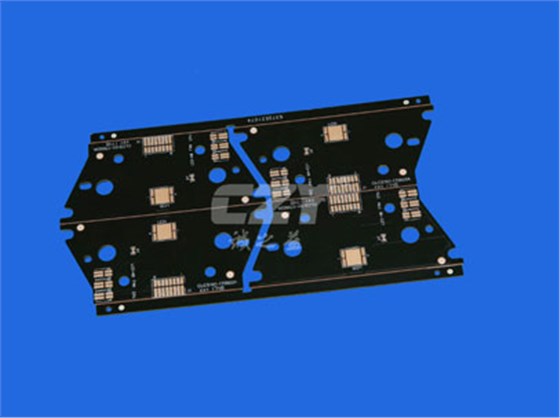

由於大電流銅基板pcb在不斷地向高精密和高可靠性方向發展,並且不斷縮小體積、減少成本、提高性能,使得大電流銅基板pcb在電子設備的發展工程中有著不可缺失的存在。
單麵銅基板pcb在零件集中在其中一麵,導線則集中在另一麵上(有貼片元件時和導線為同一麵,插件器件再另一麵)。因為導線隻出現在其中一麵,所以這種銅基板pcb叫作單麵銅基板pcb。
單麵銅基板pcb在設計線路上有許多嚴格的限製(因為隻有一麵,布線間不能交叉而必須繞獨自的路徑),所以隻有早期的電路才使用這類的板子。
二、雙麵銅基板pcb
雙麵銅基板pcb是兩麵都有布線,不過要用上兩麵的導線,必須要在兩麵間有適當的電路連接才行。這種電路間的“橋梁”叫做導孔(via)。
導孔是在銅基板pcb上,充滿或塗上金屬的小洞,它可以與兩麵的導線相連接。因為雙麵銅基板pcb的麵積比單麵銅基板pcb大了一倍,雙麵銅基板pcb解決了單麵銅基板pcb中因為布線交錯的難點(可以通過孔導通到另一麵),它更適合用在比單麵銅基板pcb更複雜的電路上。
