銅基板做熱電分離

來源：誠之益查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2018-12-28 09:24:00【大中小】

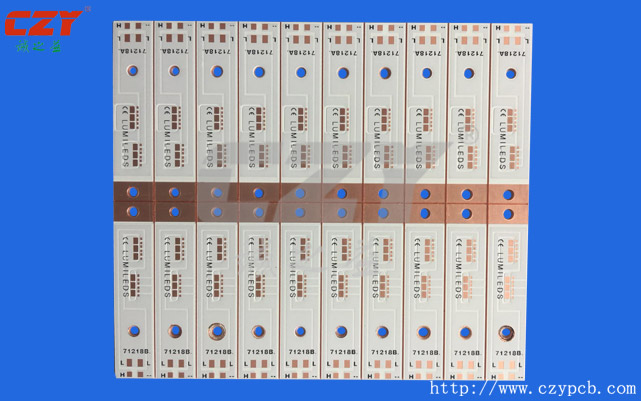

銅基板做熱電分離指的是銅基板的一種生產工藝是熱電分離工藝，其基板電路部分與熱層部分在不同線路層上，熱層部分直接與燈珠散熱部分接觸，達到最好的散熱導熱（零熱阻），一般為銅基材。

一、銅基板做熱電分離缺點

1、不適用與單電極芯片裸晶封裝，技術相對複雜，生產難度高。

二、、銅基板做熱電分離優點

1、采用熱電分離結構，與燈珠接觸零熱阻，最大的減少燈珠光衰延長燈珠壽命。
2、選用銅基材，密度高，基板自身熱承載能力強，導熱散熱好。
3、銅基材密度高熱承載能力強，同等功率情況下體積更小。
4、適合匹配單隻大功率燈珠，特別是COB封裝，使燈具達到更佳效果。
5、根據不同需要可進行各種表處理（沉金、OSP、噴錫、鍍銀、沉銀+鍍銀），表麵處理層可靠性極佳。
6、可根據燈具不同的設計需要，製作不同的結構（銅凸塊、銅凹塊、熱層與線路層平行）。

對於驅動功率為13W的LED燈珠, 在模組輻射功率與熱功率大致相同的情況下, 熱電分離銅基板與普通銅基板所對應的芯片結溫分別為49.72和73.14℃, 所對應模組的熱阻則分別為2.21和4.37℃/W, 這意味著熱電分離銅基板較之普通銅基板在大功率LED散熱管理方麵更有優勢。
