PCB板嫁接

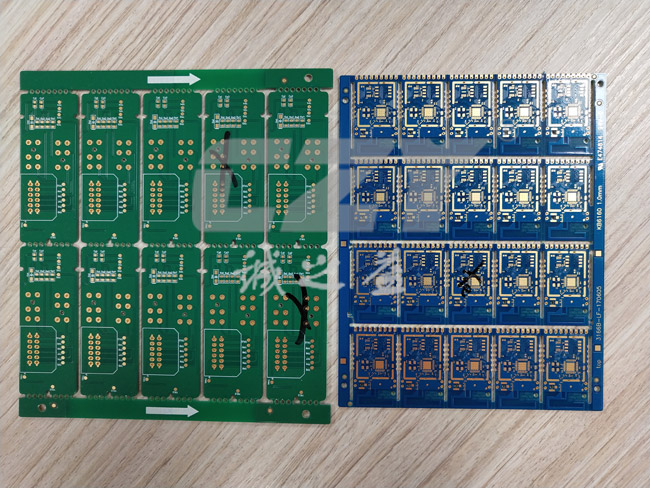

PCB板嫁接是PCB線路板廠家用來解決那些不合格的PCB線路板，避免不必要的資源浪費而采用的PCB板嫁接解決方法。一般PCB板嫁接都是有幾個板拚在一起的，如果其中有一個板是壞的，那就需要從其它的板中取下一個嫁接到這個板中。
一、PCB板嫁接工藝分析
1、分析母板和子板板材狀況，對子板進行裁切；
2、對母板和新植入子板的接口進行切割，並使母板和子板的接口處預留一定量的縫隙；
3、使用CCD定位設備將子板調整到標準尺寸後並通過粘膜固定在母板上，粘膜粘合於母板與子板接口處的正反兩麵，並將預留縫隙全部覆蓋；
4、通過專用激光設備或其他輔助設備，對粘膜穿透成孔洞，將樹脂膠注入預留縫隙內，利用樹脂膠的固化使子板和母板固定粘結。
二、PCB板嫁接結構
1、嫁接母板上設有工作邊，工作邊上設有至少一個凹形卡槽，嫁接子板上設有至少一個凸形接口；
2、嫁接子板通過凸形接口與嫁接母板上的凹形卡槽疊合。
三、PCB板嫁接方法
1、移除不良單元；
2、選取嫁接子板；
3、將選取的嫁接子板植入嫁接母板不良單元位置，將嫁接子板和嫁接母板在同一平麵上整平；
4、在接合點處添入高分子粘膠劑。
PCB板嫁接加工要求的良品多聯片PCB板，並且能夠滿足精度和可靠性要求，對多聯片PCB板的整體外觀不產生影響，提高生產效率，縮減生產成本，具有極大的經濟性和環保性。
一、PCB板嫁接工藝分析
1、分析母板和子板板材狀況，對子板進行裁切；
2、對母板和新植入子板的接口進行切割，並使母板和子板的接口處預留一定量的縫隙；
3、使用CCD定位設備將子板調整到標準尺寸後並通過粘膜固定在母板上，粘膜粘合於母板與子板接口處的正反兩麵，並將預留縫隙全部覆蓋；
4、通過專用激光設備或其他輔助設備，對粘膜穿透成孔洞，將樹脂膠注入預留縫隙內，利用樹脂膠的固化使子板和母板固定粘結。
1、嫁接母板上設有工作邊，工作邊上設有至少一個凹形卡槽，嫁接子板上設有至少一個凸形接口；
2、嫁接子板通過凸形接口與嫁接母板上的凹形卡槽疊合。
三、PCB板嫁接方法
1、移除不良單元；
2、選取嫁接子板；
3、將選取的嫁接子板植入嫁接母板不良單元位置，將嫁接子板和嫁接母板在同一平麵上整平；
4、在接合點處添入高分子粘膠劑。
PCB板嫁接加工要求的良品多聯片PCB板，並且能夠滿足精度和可靠性要求，對多聯片PCB板的整體外觀不產生影響，提高生產效率，縮減生產成本，具有極大的經濟性和環保性。
