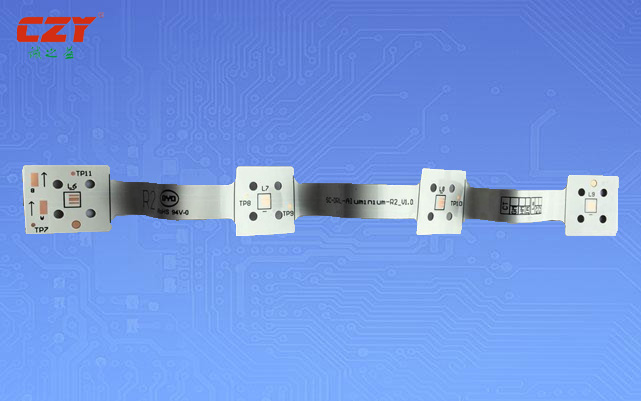

led燈條基板敷銅
led燈條基板敷銅一般都是連在地線上，增大地線麵積，有利於地線阻抗降低，使電源和信號傳輸穩定，在高頻的信號線附近敷銅，可大大減少電磁輻射幹擾。總的來說增強了PCB鋁基板的電磁兼容性，提高板子的抗幹擾能力。
一、led燈條基板敷銅需要處理的問題：
1、不同地的單點連接，做法是通過0歐電阻或者磁珠或者電感連接。
2、晶振附近的覆銅，電路中的晶振為一高頻發射源，做法是在環繞晶振敷銅，然後將晶振的外殼另行接地。
3、孤島（死區）問題，如果覺得很大，那就定義個地過孔添加進去也費不了多大的事。
另外，大麵積覆銅好還是網格覆銅好，不好一概而論。為什麼呢？大麵積覆銅，如果過波峰焊時，板子就可能會翹起來，甚至會起泡。
從這點來說，網格的散熱性要好些。通常是高頻電路對抗幹擾要求高的，低頻電路有大電流的電路等常用完整的鋪銅。
二、led燈條基板敷銅有什麼作用？
1、可以起到一定的回流作用。如果板層較多且層設置合理，敷銅回流的作用就很小
2、可以起到一定的屏蔽作用。將上下層兩個覆銅平麵想象成無限大，就成了一個屏蔽盒，敷銅永遠做不到這點，就像機箱一樣。
一、led燈條基板敷銅需要處理的問題：
1、不同地的單點連接，做法是通過0歐電阻或者磁珠或者電感連接。
2、晶振附近的覆銅，電路中的晶振為一高頻發射源，做法是在環繞晶振敷銅，然後將晶振的外殼另行接地。
3、孤島（死區）問題，如果覺得很大，那就定義個地過孔添加進去也費不了多大的事。
另外，大麵積覆銅好還是網格覆銅好，不好一概而論。為什麼呢？大麵積覆銅，如果過波峰焊時，板子就可能會翹起來，甚至會起泡。
從這點來說，網格的散熱性要好些。通常是高頻電路對抗幹擾要求高的，低頻電路有大電流的電路等常用完整的鋪銅。
二、led燈條基板敷銅有什麼作用？
1、可以起到一定的回流作用。如果板層較多且層設置合理，敷銅回流的作用就很小
2、可以起到一定的屏蔽作用。將上下層兩個覆銅平麵想象成無限大，就成了一個屏蔽盒，敷銅永遠做不到這點，就像機箱一樣。
