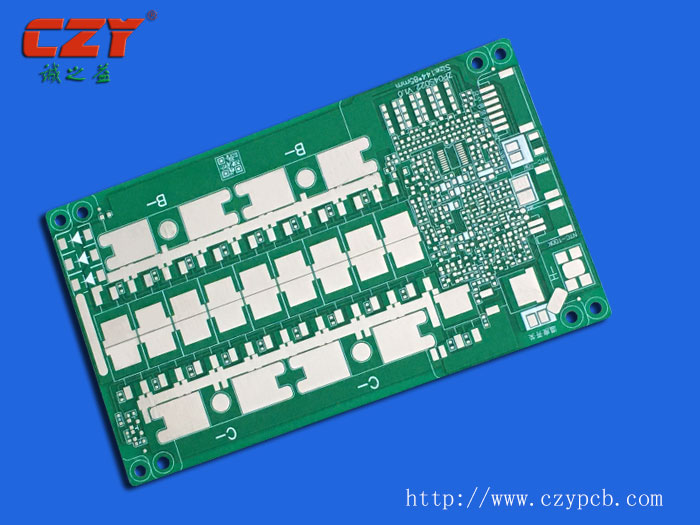

電池保護板鋁基板原理
電池保護板鋁基板原理分以下：
1，電池保護板鋁基板保護板過放電保護控製原理：當電芯通過外接的負載進行放電時，電芯的電壓將慢慢降低，同時DW01 內部將通過R1電阻實時監測電芯電壓，當電芯電壓下降到約2.3V時DW01 將認為電芯電壓已處於過放電電壓狀態，便立即斷開第1腳的輸出電壓，使第1腳電壓變為0V，開關管因第5腳無電壓而關閉。此時電芯的B-與保護板的P-之間處於斷開狀態。即電芯的放電回路被切斷，電芯將停止放電。保護板處於過放電狀態並一直保持。等到保護板的P 與P-間接上充電電壓後，DW01 經B-檢測到充電電壓後便立即停止過放電狀態，重新在第1腳輸出高電壓，過放電控製管導通，即電芯的B-與保護板的P-又重新接上，電芯經充電器直接充電。
2，電池保護板鋁基板保護板過充電保護控製原理：當電池通過充電器正常充電時，隨著充電時間的增加，電芯的電壓將越來越高，當電芯電壓升高到4.4V時，DW01 將認為電芯電壓已處於過充電電壓狀態，便立即斷開第3腳的輸出電壓，使第3腳電壓變為0V，開關管因第4腳無電壓而關閉。此時電芯的B-與保護板的P-之間處於斷開狀態。即電芯的充電回路被切斷，電芯將停止充電。保護板處於過充電狀態並一直保持。等到保護板的P 與P-間接上放電負載後，因此時雖然過充電控製開關管關閉，但其內部的二極管正方向與放電回路的方向相同，故放電回路可以進行放電，當電芯的電壓被放到低於4.3V時，DW01 停止過充電保護狀態重新在第3腳輸出高電壓，使過充電控製管導通，即電芯的B-與保護板P-又重新接上，電芯又能進行正常的充放電。
1，電池保護板鋁基板保護板過放電保護控製原理：當電芯通過外接的負載進行放電時，電芯的電壓將慢慢降低，同時DW01 內部將通過R1電阻實時監測電芯電壓，當電芯電壓下降到約2.3V時DW01 將認為電芯電壓已處於過放電電壓狀態，便立即斷開第1腳的輸出電壓，使第1腳電壓變為0V，開關管因第5腳無電壓而關閉。此時電芯的B-與保護板的P-之間處於斷開狀態。即電芯的放電回路被切斷，電芯將停止放電。保護板處於過放電狀態並一直保持。等到保護板的P 與P-間接上充電電壓後，DW01 經B-檢測到充電電壓後便立即停止過放電狀態，重新在第1腳輸出高電壓，過放電控製管導通，即電芯的B-與保護板的P-又重新接上，電芯經充電器直接充電。
2，電池保護板鋁基板保護板過充電保護控製原理：當電池通過充電器正常充電時，隨著充電時間的增加，電芯的電壓將越來越高，當電芯電壓升高到4.4V時，DW01 將認為電芯電壓已處於過充電電壓狀態，便立即斷開第3腳的輸出電壓，使第3腳電壓變為0V，開關管因第4腳無電壓而關閉。此時電芯的B-與保護板的P-之間處於斷開狀態。即電芯的充電回路被切斷，電芯將停止充電。保護板處於過充電狀態並一直保持。等到保護板的P 與P-間接上放電負載後，因此時雖然過充電控製開關管關閉，但其內部的二極管正方向與放電回路的方向相同，故放電回路可以進行放電，當電芯的電壓被放到低於4.3V時，DW01 停止過充電保護狀態重新在第3腳輸出高電壓，使過充電控製管導通，即電芯的B-與保護板P-又重新接上，電芯又能進行正常的充放電。
3，電池保護板鋁基板保護板短路保護控製原理：在保護板對外放電的過程中，兩個電子開關並不完全等效於兩個機械開關，而是等效於兩個電阻很小的電阻，並稱為8205A的導通內阻， 每個開關的導通內阻約為30mU 03a9共約為60mU 03a9，加在G極上的電壓實際上是直接控製每個開關管的導通電阻的大小當G極電壓大於1V時，開關管的導通內阻很小（幾十毫歐），相當於開關閉合，當G極電壓小於0.7V以下時，開關管的導通內阻很大（幾MΩ），相當於開關斷開。電壓UA就是導通內阻與放電電流產生的電壓，負載電流增大則UA必然增大，因UA0.006L×IUA又稱為8205A的管壓降，UA可以簡接表明放電電流的大小。上升到0.2V時便認為負載電流到達了極限值，於是停止第1腳的輸出電壓，使第1腳電壓變為0V，放電控製管關閉，切斷電芯的放電回路，將關斷放電控製管。換言之DW01 允許輸出的最大電流是3.3A，實現了過電流保護。
